【建築士つぶやく】大階段のデザイン

図面制作スタッフ

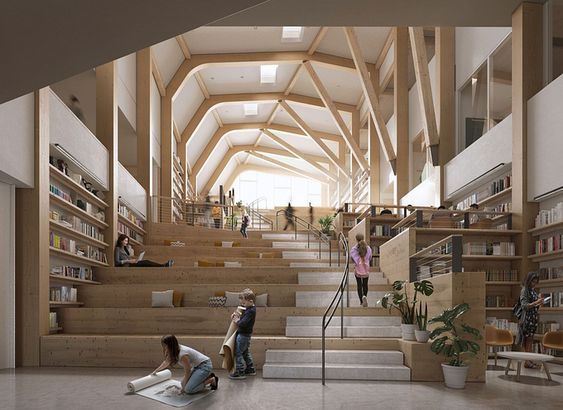

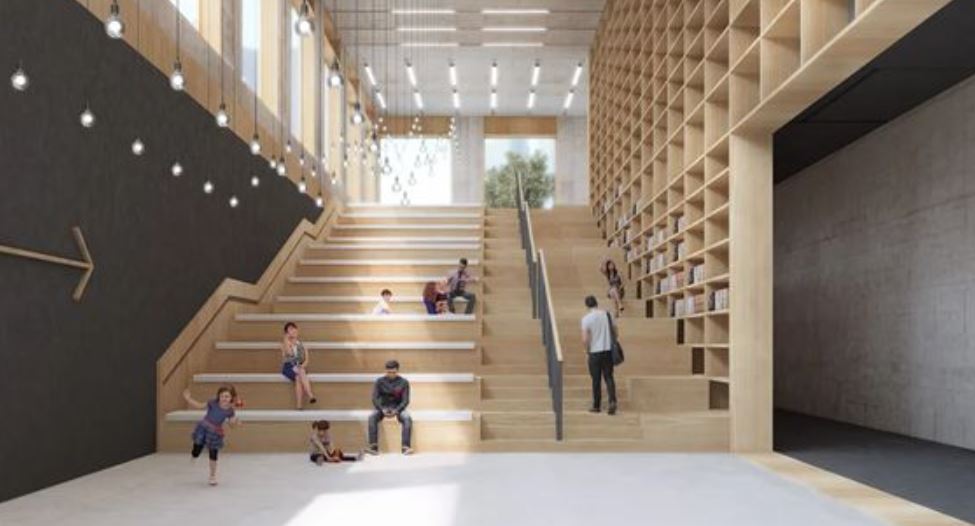

学校や図書館などの公共施設で、大きな階段をベンチと組み合わせているデザインをよく見かけます。空間の上下移動の場を使ったユニークな発想で、学校などでは児童たちに新しいコミュニケーションを育む場としても用いられています。

建築士つぶやくの記事一覧

※タップで各カテゴリページが開きます。

低い重心の空間通路のデザイン透過と反射アルミを使った建築ゆらぎを感じる素材曲線を用いた建築タスクアンビエント照明バイオフィリック書棚シューズクローク大階段駅の建築トラス構造ハイサイドライト玄関ドアコンクリートブロック電柱のある風景とない風景コンクリートと木とレンガベンチや椅子木造建築物の工法いろいろ内藤廣の建築窓周りの省エネ化植物が似合う建築インテリア仕上げ金属屋根スロープを組み入れた美しい建築隈研吾の建築サイディング外壁材安藤忠雄のコンクリート打放しマンションリノベーション建物の色彩計画軒のない屋根デザイン斜面地環境配慮薪ストーブ鋼製扉インテリアグリーンタイル水盤スターバックスパンチング(孔あき加工)パネル中高層ビルのファサード美しい傾斜天井美しい温泉建築畳のデザイン外構照明のデザイン土間、板の間、畳の間の和の床材照明や太陽の光坪庭京町家の魅力フローリングの魅力水を屋内に取り込む建築技術モチーフを纏った建築窓の種類別デザインダブルの外皮乾式外壁材平屋建築建物緑化木製建具金属の意匠吹き抜け空間消防署道の駅舗装緑化コーナー部手すり木質空間巾木建具枠水切りコンクリート打放し住宅杉板の外装材天井のない天井キッチン工場建築格子サイン屋根ガラスお風呂見切り階段天井と照明雨水を見せる方法間取図制作代行






間取図大好きな貴方への一冊!

職工所スタッフ厳選のよく売れている間取図の本を集めてみました。下の記事では、専門性や参考度などをランキング化(★5つ)して紹介。 間取り図の本おすすめ人気ランキング10選も参考に‼

↓タップしてAmazonで確認する↓



スポンサーリンク

大階段の手摺問題

建築基準法では、下記のような規定により手摺の基準が定められています。

建築基準法施行令 第25条

  1. 階段には、手すりを設けなければならない。
  2. 階段及びその踊場の両側(手すりが設けられた側を除く。)には、側壁又はこれに代わるものを設けなければならない。
  3. 階段の幅が三メートルをこえる場合においては、中間に手すりを設けなければならない。ただし、けあげが十五センチメートル以下で、かつ、踏面が三十センチメートル以上のものにあつては、この限りでない。
  4. 前三項の規定は、高さ一メートル以下の階段の部分には、適用しない。
  5. 大階段をデザインする際には、両側に手摺若しくは壁が必要で、3mを超える場合は中間に手摺を設けることになります。

この中間手すりをどうにかなくしたいと設計者は考えます。中間手すりをなくす案としては、上記法文の3項の蹴上15cm以下、踏面30cm以上とすることで中間手摺をなくすことが可能となります。ただし、蹴上15cm以下の場合、ベンチとしては低すぎて長時間座るには使い勝手が悪くなります。ベンチを組み合わせながら、建築基準法を満足させるためには、後付けのベンチ家具を使う方法があります。又は、建築基準法上の避難の為の階段は別に設け、法的な階段ではない解き方もあります。



スポンサーリンク

大階段のデザイン例

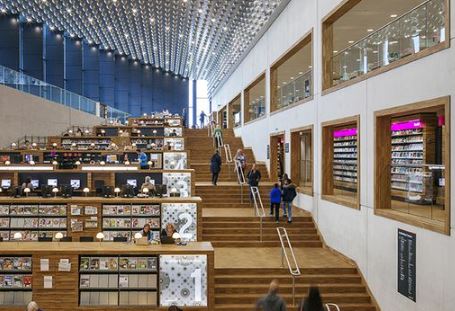

この事例では、手摺のある部分より右側が建築基準法上の階段で、左側はベンチとして(法的な階段ではないと解釈)してデザインされています。手摺をスマートなものでデザインすることで、うまくベンチと階段が一体的に見えるようにデザインされています。

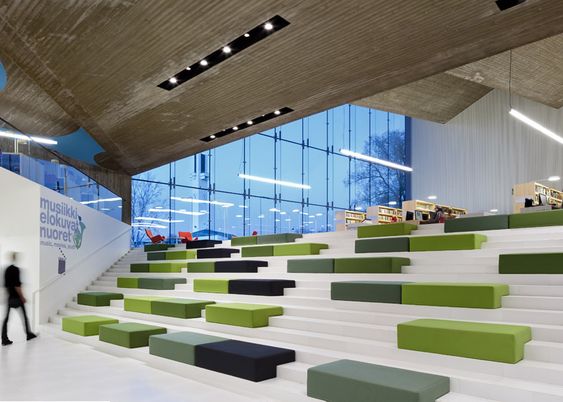

この事例は、蹴上15cm以下、踏面30cm以上とすることで中間手摺をなくし全体的にスッキリした印象です。ベンチとなる部分には、階段寸法にピッタリ合う形の家具を設置しています。

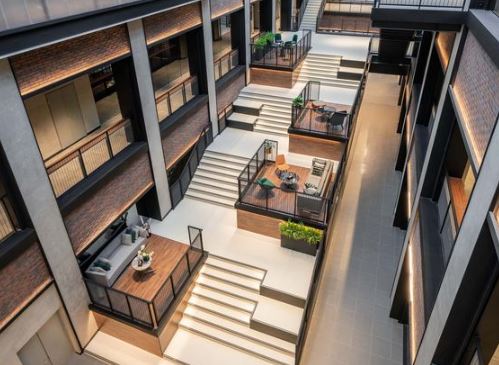

こちらの事例では、中間の小さな休憩スペースを含めた全体的な幅は3mを超える大階段に見えますが、階段のある部分は3m以内とすることで、中間手摺をなくしたデザインを実現しているものです。階段と小さな休憩スペースを交互に配置することで、法令を満足させる大階段を実現しています。
