矩計図とはどんな図面?記載されている内容と役割

読み方は「かなばかりず」と読みます。普通、建築に馴染みのない人は読めないのではないのでしょうか?

「矩計図」とは最も重要な平面図の部分を垂直(タテ)に切断した断面詳細図です。建物の高さ方向の寸法や採用された材料の情報がつまっている図面です。縮尺は1/20~1/50程度で書かれることが多いです。

矩計図の役割について説明していきます。

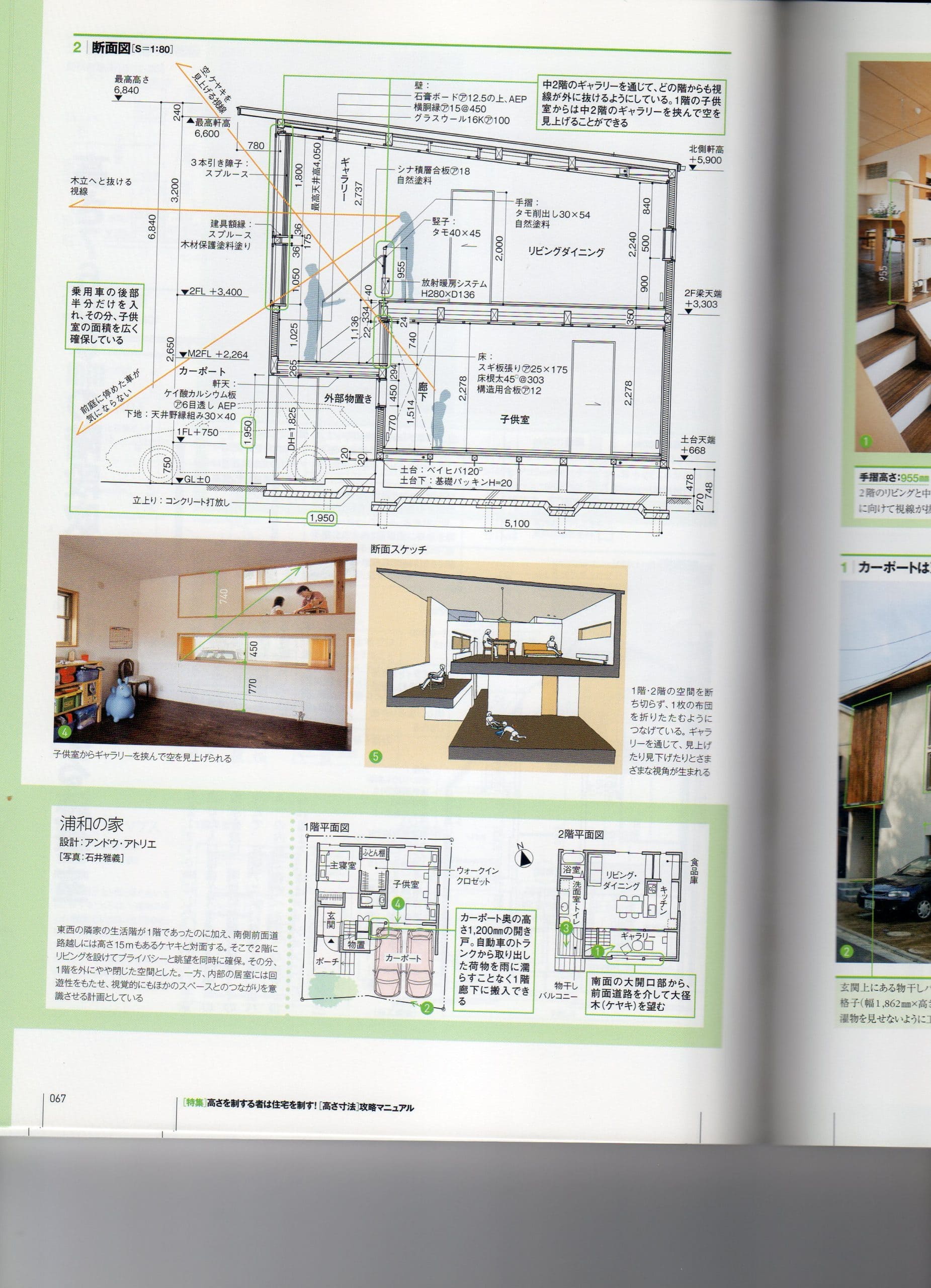

矩計図サンプル

スポンサーリンク

矩計図の役割

矩計図は、平面詳細図と同様に断面に見えるものがすべて書かれています。

また、建物の最高高さの部分から基礎下端の部分までの寸法が記載されており、建物の高さ方向の寸法が詳細に記されています。

矩計図には躯体(コンクリートや鉄骨、木下地)等の材料の厚み、仕上げ材の厚み、断熱材の厚み、躯体と仕上げとの取合い、躯体から仕上げまでの寸法、納まり方、各室の取合い部分の床や壁の納まり等々、本当に詳細に記されています。

「矩計図」に主に記される情報
① 高さ寸法(最高高さ部分から基礎下まで)
② 躯体等の厚み(コンクリート、鉄骨、木材)
③ 仕上げ材の厚み
④ 断熱材の厚み
⑤ 躯体~仕上 取合 寸法 納まり
⑥ 各室の取合部分の床、壁、天井等の納まり
⑦ その他

建築主とのやり取りというよりはどちらかというと施工業者とのトラブルを防ぐため、設計の情報をより丁寧に伝達するために書かれるのではないでしょうか?

特に、建物の床のレベルを各室フラットにするためには各室の仕上げ材の床のレベルを同一にする必要があるので、材料の厚みや仕上げ代を調整して床レベルを合わせます。

例えば、和室の畳と洋室のフローリングを合わせたり、フローリングとクッションフロアや塩ビシートを合わせたりする際に、仕上げの厚み+下地の寸法もそれぞれ仕上げ材に応じて調整する必要があるのです。

また、床に床暖房設備を配置する際にも、床暖房がある箇所とない箇所で仕上げが違います。よって、施工時の納める際のポイントになる部分であるため、設計者の思いをより明確に伝えるためにあります。

より丁寧に、詳細に情報を記載することでその建物のグレードがわかることもこの矩計図の役割の一つです。

例えば断熱材の厚みがわかることでその建物の断熱性能がわかりますし、床のコンクリートの厚みや鉄骨の太さがわかることで構造的に有利な建物とわかります。また、床フローリングの厚みが違うことで強度や贅沢さもわかります。

このように建物のグレードもある程度矩計図を見ることでわかるのです。

スポンサーリンク

まとめ

  1. 矩計図とは重要な部分で建物を垂直に切断した断面詳細図
  2. 各部分の高さを詳細に表す
  3. 各部分の仕上材名称を表す
  4. 各部分の躯体、仕上げの厚みを表す
  5. 各部分の納まりを表す
  6. 施工時にトラブル防止のため設計-施工業者とのコミュニケーションのツール
  7. 建物の性能、特長を示す。

以上 矩計図には様々な情報がつまっているのです。
