断面図とはどんな図面？記載されている内容と役割　

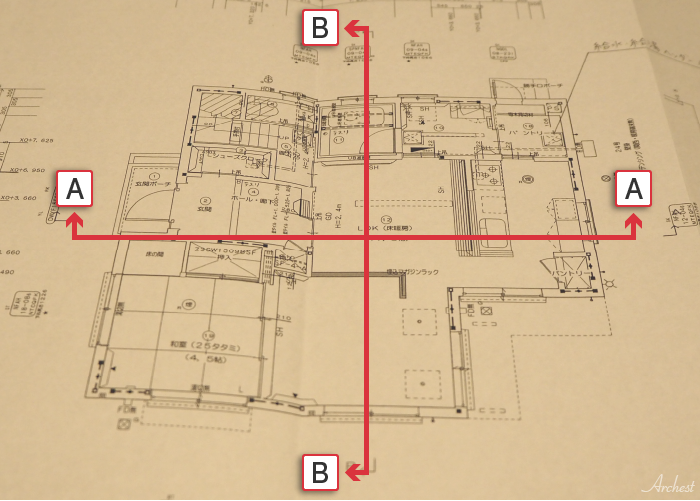

断面図とは建物を垂直（タテ）に切断して真横から見た図面、つまり、内部の様子を表したものを言います。上下階のつながりや高さがわかります。平面図は高さ1.5m程度の位置を水平に切断した図面ですが、断面図はタテに切断しています。切断位置は設計者により任意に決められます。その建物にとって一番主要な部分や一番ポイントになる部分を切断して書いています。通常は、南北、東西の２か所が記されます。断面図には下記の情報が記載されています。

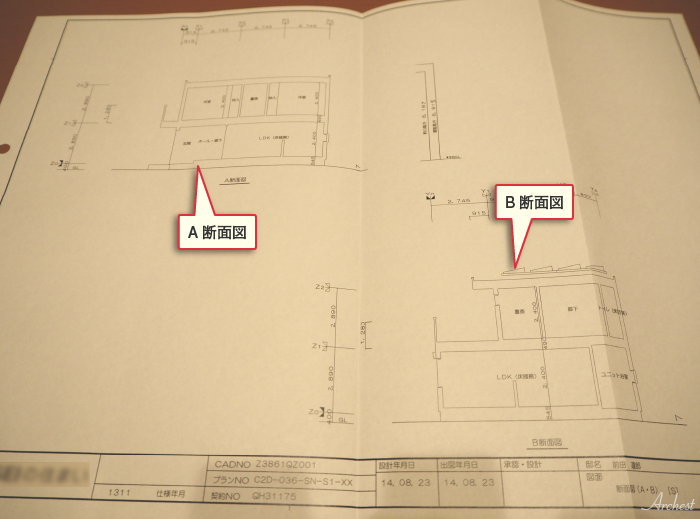

断面図例①

※このサイトは広告が含まれております。リンク先の他社サイトにてお買い求めの商品、サービス等について一切の責任を負いません。

断面図の主な記載事項　

断面図の主な記載事項は以下の通りです。

断面図例②

断面図が必要な理由

断面図は何故必要なのでしょうか？

断面図は建築確認申請で必要な図面の一つなので、確認申請上建物の詳細を知る上で必要なのです。

ただ、「矩計図」という断面図をもっと詳細にしたもの（断面詳細図ともいう）で代替えする場合もあります。

あと、断面図は平面図では理解しにくい、「風の流れ」「採光」「居住空間」等々がわかりやすくなり、より理解が深まります。これがあることにより発注者の理解度も高まり計画がより進みやすくなります。

「断面図」よりも詳細に書かれている「矩計図」のほうがより一層理解が深まるのですが・・・。
尚、「矩計図」については下記記事をご参照ください。

矩計図とはどんな図面？記載されている内容と役割

読み方は「かなばかりず」と読みます。普通、建築に馴染みのない人は読めないのではないのでしょうか？「矩計図」とは最も重要な平面図の部分を垂直（タテ）に切断した断面詳細図です。建物の高さ方向の寸法や採用された材料の情報がつまっている図面です。縮...

続きを読む

断面図の意味は下記引用のように具体的にイメージしやすくなり理解が深まるということです。

最近は３D化したイメージが身近になりつつあるのでそちらを採用する方がよりイメージしやすいですが、少しハードルが上がるため、基本的にはこのような断面図を書いて打合せすることが一般的です。

『建築知識』より抜粋
