平行突出し窓の図面記号
平行突出し窓とは、窓の障子部分が外側にそのまま平行に押し出すタイプの窓です。突き出された部分の窓と本体の枠部分の間の四方の隙間が通気面となり温度差により気流効果で効率よく通風・換気できます。採光や換気をしながらも防犯やプライバシーに配慮した今までにない新しい窓といえます。敷地が狭く隣地建物との距離が近接している場合に有効に機能を発揮します。
全開時でも大人の手首が入らない安心設計で外側には面格子、内側にはカーテン等を設置することで防犯性やプライバシーの機能をより向上させることもできます。湿気が気になる浴室や洗面所、キッチン等々水回りよく使われます。ただ開口部分が小さいため他の窓に比べて換気する時間がかかるという意味では換気効率はそこまで良いとは言い切れません。
平行突出し窓の平面図
平行突出し窓の立面図
関連記事間取図の記号・図面集の凡例 解説サイト
関連記事間取図記号一覧表・間取図記号クイズ

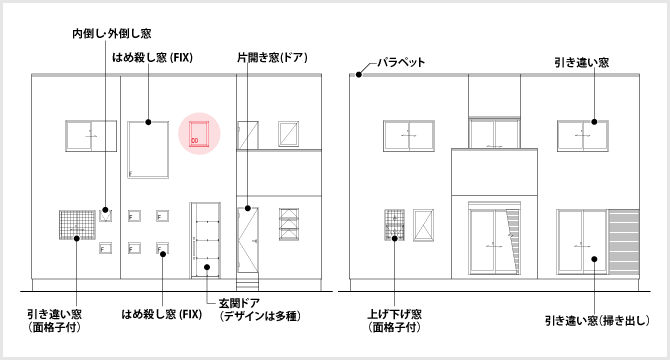

赤色が平行突出し窓の図面記号
平行突出し窓の図面記号・写真
平行突出し窓の図面記号
