換気扇(壁)の図面記号
この記号は、換気の流れや空気の出入りを明示し、図面上での位置を特定するのに役立ちます。通常、換気扇を表す記号は、正方形または円形の形状で、ファンの回転を示すために斜め線や矢印が描かれます。居室には、換気設備を設置する必要があります。
また、換気、通気、給気に関する記号ページを紹介します。参考にしてください。

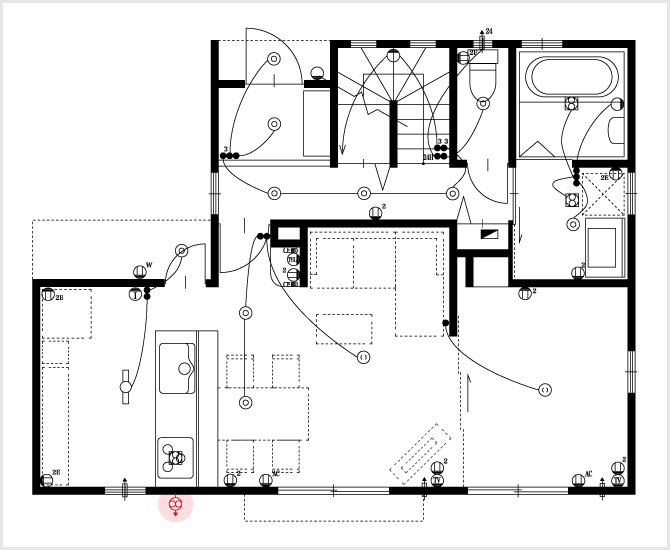

赤色が換気扇(壁)の図面記号
換気扇(壁)の図面記号・写真

換気扇(壁)の図面記号
