装飾窓(その他)

(そうしょくまど そのた)

採光・眺望を目的として取り付けられる開閉できない窓の事です。
デザインや大きさはある程度自由で飾り窓的な要素もあります。
上げ下げ窓、横すべり窓、内倒し窓、外倒し窓、ルーバー窓、平行突出し窓、オーニング窓等、様々な種類があります。

上げ下げ窓

上下にスライドして開閉する窓。上下2枚とも開くダブルハングと片方だけ開くシングルハングがあります。
場所を取らずに採光・通風が確保できます。

横すべり窓

窓枠の左右に設けられたレールに沿って、窓を外側(室内側)にすべり出させて開けるものです。

内倒し窓

窓の下部を軸として、窓の上部を内側(室内側)に倒して開けるもの。
内部側へのみ開閉し、室外側にはみ出さないので、隣合う建物との間隔が狭い場所にも取り付け可能です。

外倒し窓

窓枠の下部を軸として、窓の上部を外側(室内側)に倒して開ける窓。

ルーバー窓

細長いガラスの羽を並べ、その角度を変えることで開け閉めができる方式の窓。
ジャロジーともいいます。

平行突出し窓

ハンドルを押すと窓が10cmほど外側に出る形式。風邪が直接入らず、換気がスムーズに行えます。

オーニング窓

複数の小窓を連結し、ハンドル操作で開閉する窓。
水平に重ねた複数の細長いガラス板をハンドル操作で開閉する「ルーバー窓」と比べて、
機密性や水密成が高いと言われています。

装飾窓(その他)

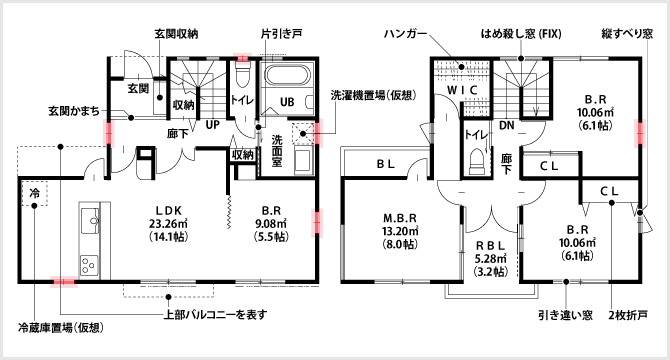

装飾窓(その他)の記号

装飾窓(その他)

実際の写真

装飾窓(その他)
装飾窓(その他)
装飾窓(その他) 内倒し窓

内倒し窓

装飾窓(その他) 外倒し窓

外倒し窓

装飾窓(その他) ルーバー窓

ルーバー窓

装飾窓(その他) 平行突出し窓

平行突出し窓

装飾窓(その他) オーニング窓

オーニング窓

平面図の記号一覧

その他の平面図用記号は以下よりご覧いただけます。

窓の表現

扉の表現
