片引き窓 | 間取り図や図面記号の意味を写真付き解説

片引き窓の記号

片引き窓の記号
(かたびきまど)

片側がはめ殺し(FIX)窓や壁の場合に用いられる窓。
一方だけに開けられる横滑り式の窓のひとつです。

一方の窓だけで開閉するため、引き違い窓と比べて気密性に優れています
寒い地域では一方だけがFIXされている片引き窓を採用している割合が多いです。

ただ、両方の窓を動かすことができる引き違い窓と比べて、通風量や室温調整などの機能面でやや劣るというデメリットがあります。

メリット
① 気密性に優れている
一方の窓だけで開閉するため、引き違い窓と比べて気密性に優れています。寒い地域では一方だけがFIXされている片引き窓を採用している割合が多いです。

② 開口部全体を開閉できる
引き違い窓の場合は開口部の半分しか開閉できませんが、片引きの場合は開口部の全体を開閉できるというメリットがあります。

デメリット
① 通風量が劣る
両方の窓を動かすことができる引き違いに比べて、片引き窓はその部分のしか開閉できません。そのため部屋全体でみると通風、換気に劣ります。よって温度調節が引き違いよりも劣ります。

片引き窓を採用するケースは気密性を少しでも高めたいという場合に限定されるので、多くのケースでは引き違い窓を採用するのではないでしょうか。

ただ、選択肢としてこういうパターンもあることを知っていても損はないでしょう。

片引き窓

片引き窓の記号

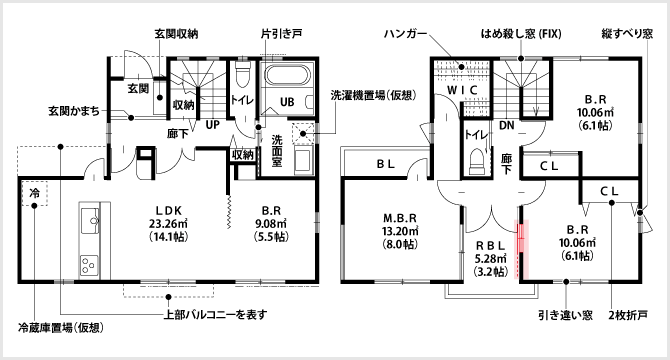

片引き窓の間取図・図面記号のイラスト

実際の写真

片引き窓
間取図記号一覧へ
