BMの記号

BM=Bench Mark(ベンチマーク)とは建物の高低と位置を決めるための基準となる点です。
設計上の基準高さのことを言います。

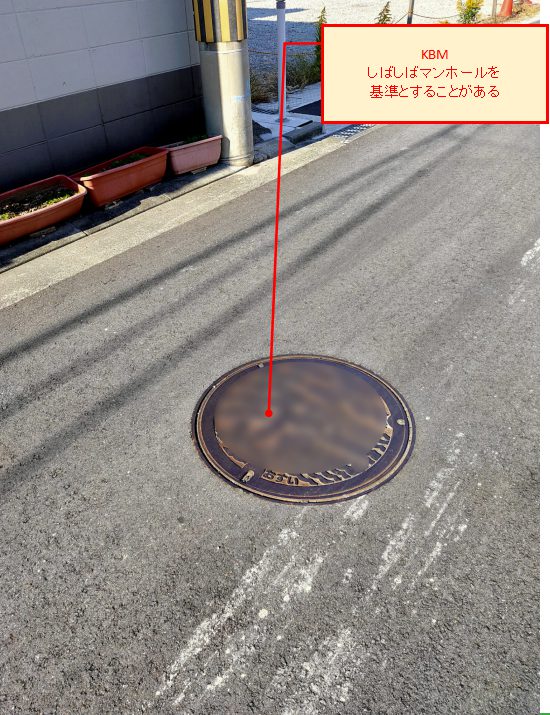

基準点となるので動かない点をとする必要があります。よって、マンホール等をベンチマークとすることが非常に多いです。ベンチマークを基準として地盤高さ(GL)を決め、1F床高さ(1FL)を
決めていきます。

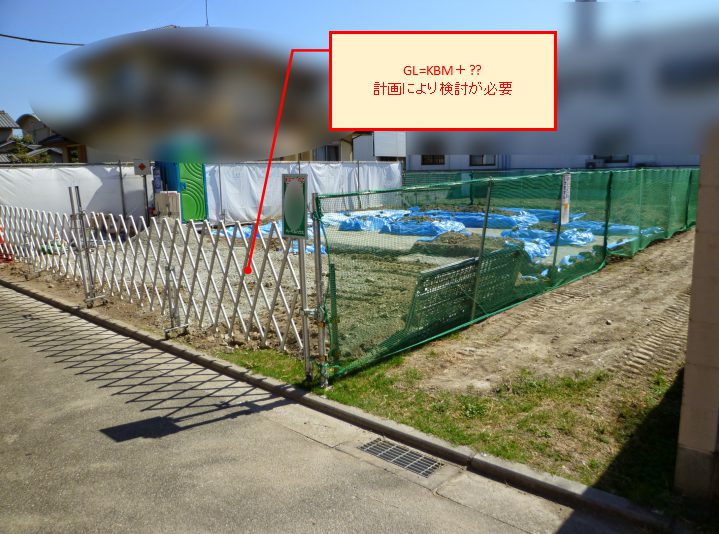

ベンチマークは KBMとも言います。(カリベンチマーク)です。何故仮かというと建物を建てる上で基準となる高さが必要となります。よって仮に基準高さを決める必要があります。

仮といっても建物が竣工するまでは必ず不動の点であることが必要であるため、マンホールや道路の縁石等を利用して決めるのです。

高さ関係の略号をまとめましたのでご覧ください。

間取図の英語・略語表記を一覧でまとめた記事でも紹介してます。

BM|間取図・図面記号のイラスト

BMの記号

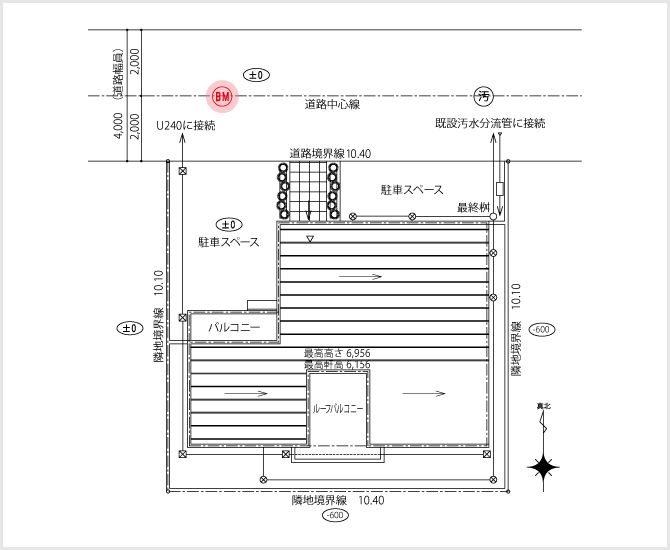

BMの間取図・図面記号のイラスト
