道路境中心線 | 間取り図や図面記号の意味を写真付き解説

道路境中心線の記号

道路境中心線の記号
(どうろきょうちゅうしんせん)

走路の位置を定める際の基となる中心位置の事。この道路中心線に幅員を割り当てます。
道路中心線が現況の道路の幅の中心位置を通るとは限らない。

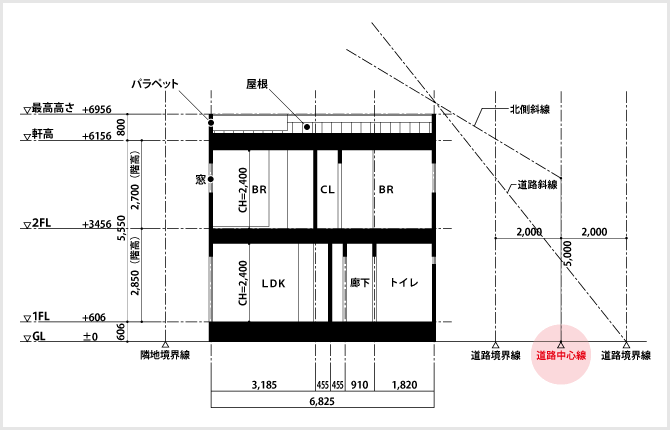

道路境中心線

道路境中心線の記号

道路境中心線の間取図・図面記号のイラスト
