図面の種類

ご活用事例

様ざまな図面の種類について詳しく解説!

ひとつの家を建てるためには、さまざまな図面が必要になります。
住宅を注文する人と建設を請負う人との間で、相違がないように、共通の理解を持つために図面が必要となるのです。
工事現場で、何を使ってどのように工事するのか、ということを図面を使って伝えます。
また、建物を建築する際には建築確認のための申請手続きをしなくてはなりません。その際にも図面が必要です。
図面の作る目的は大きく3つあります。
図面の目的の1つ目は、、工事請負契約などで、注文者と請負業者の間で実際の工事内容を共有するためです。
例えば、住宅の間取は、土地の形や大きさ、住む人の人数など、さまざまな要素を合わせて決まります。使用する資材などもたくさんの種類があります。住宅はすべてオーダー品なのです。
そのために、注文者と請負者で食い違いが起きないように図面が必要となるのです。
図面の目的2つ目は、住宅を建設するためには、建築確認のために申請が必要となります。
その時の手続きのために図面が必要となります。
図面の目的3つ目は、工事する現場に、どのように工事を進めていくか指示するために図面を使用します。
また、図面の種類はたくさんあります。それぞれの場面で必要となる図面が異なるためです。
住宅会社によっては、すべてを用意しない場合もありますが、自分が家を建てるというようなときは、希望やオーダーしたことがきちんと図面に反映されているかどうかということが大切です。
さまざまな図面の種類について詳しく説明していますので、ぜひ参考にしてください。

構造図

構造図とは、建物の構造に関する部分だけを図面にしたものです。構造図には、標準図・伏せ図・軸組図・詳細図があります。

構造図

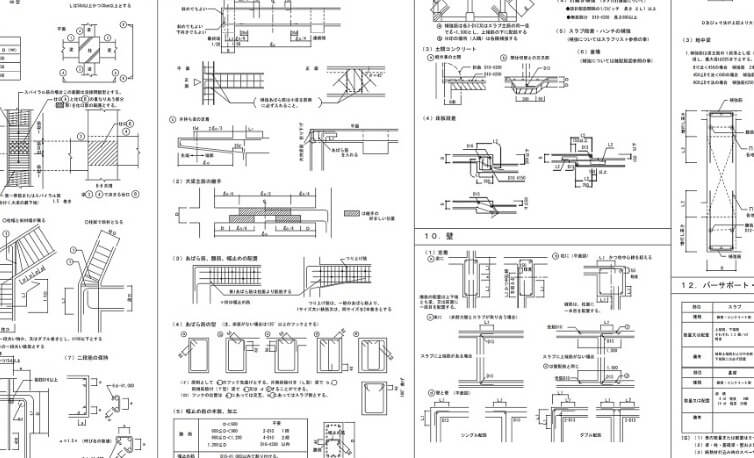

構造図は、建物の構造に関することが記載されています。施工者は構造図に従って建物を建設していくことになります。構想図には、標準図・伏せ図・軸組図・詳細図があり、柱や梁、基礎の鉄筋、コンクリートの部材や指示、寸法、構図、継ぎ手の方法、施工手順などが書かれています。
